Introduction
Dans notre monde moderne hyper-connecté, la transmission de données-à haut débit et les réseaux de communication-clairs comme du cristal sont souvent tenus pour acquis par les consommateurs et les entreprises. Derrière chaque diffusion télévisée haute-, connexion Internet haut débit résidentielle, station de base cellulaire et système radio sans fil professionnel se cache une infrastructure physique sophistiquée qui rend possible une communication transparente. Le câble coaxial figure parmi les composants les plus durables, les plus fiables et les plus critiques de cette infrastructure mondiale. Pendant de nombreuses décennies, ce type spécialisé de ligne de transmission électrique a servi de support fondamental pour déplacer les signaux radiofréquences (RF) de manière sûre, efficace et fiable d’un équipement électronique à un autre.
Malgré l'essor rapide et généralisé de la fibre optique et des communications sans fil dans de nombreux secteurs, le câble coaxial reste absolument indispensable dans un spectre remarquablement large d'applications d'électronique grand public, de fabrication industrielle, d'ingénierie aérospatiale et de télécommunications. Sa conception géométrique concentrique unique lui permet de contenir avec succès les champs électromagnétiques, de protéger les transmissions de données internes des bruits externes agressifs et de maintenir une intégrité robuste du signal sur des distances opérationnelles significatives. Ce guide complet explore les concepts fondamentaux des câbles coaxiaux, disséquant leur anatomie interne complexe, examinant la physique fondamentale de la transmission des signaux RF, évaluant différentes normes d'impédance et variantes de câbles, et passant en revue leurs principaux avantages opérationnels et limites dans l'ingénierie électrique contemporaine.
1. L'anatomie et la structure centrale d'un câble coaxial
Pour vraiment comprendre comment un câble coaxial atteint ses capacités de transmission-hautes performances, il faut examiner de près sa construction physique distincte et la composition de ses matériaux. Le terme technique « coaxial » dérive du fait structurel que toutes les couches concentriques internes partagent un seul axe géométrique commun. Cet alignement concentrique précis est entièrement intentionnel, méticuleusement conçu pour contrôler les champs électromagnétiques environnants et supprimer complètement les perturbations externes. Un câble coaxial standard se compose de quatre couches concentriques principales, chacune conçue pour remplir une fonction mécanique ou électrique spécifique au sein de l'ensemble de la ligne de transmission.
Au centre même se trouve le conducteur central, communément appelé conducteur central. Cet élément critique est généralement fabriqué à partir de-cuivre massif de haute pureté, d'acier recouvert de cuivre-pour une résistance à la traction accrue, ou de cuivre plaqué argent-, et sa tâche principale est de transporter le signal électrique RF principal. Autour de ce conducteur interne se trouve l'isolant diélectrique, une couche non conductrice - généralement construite à partir de polyéthylène solide ou expansé, ou de polytétrafluoroéthylène (PTFE). L'isolant diélectrique maintient un espacement physique précis et inébranlable entre le noyau central et les couches externes, ce qui est crucial pour dicter l'impédance électrique et la vitesse de propagation du signal du câble.
L'isolant diélectrique est entouré d'un blindage métallique, qui constitue une barrière vitale absolue contre le bruit ambiant et les fuites de signaux. Ce blindage est généralement construit à partir d'une combinaison de feuille d'aluminium et d'un maillage étroitement tissé de brins de cuivre étamés ou nus. Le blindage agit comme un conducteur secondaire, complétant le circuit électrique tout en piégeant l'onde électromagnétique à l'intérieur du câble et en bloquant les interférences électromagnétiques externes (EMI) et les interférences radiofréquences (RFI). Enfin, l'ensemble est logé dans une enveloppe de protection extérieure en polymères durables tels que le PVC, le polyéthylène ou le polyuréthane. Cette peau extérieure protège les couches internes de l'abrasion physique, de la pénétration de l'humidité, du rayonnement solaire ultraviolet et de l'exposition chimique extrême dans des environnements extérieurs difficiles.
2. La physique de la transmission des signaux RF
La transmission par radiofréquence implique des courants alternatifs à haute fréquence-qui oscillent rapidement, créant des champs électromagnétiques qui peuvent facilement rayonner ou capter des bruits parasites s'ils ne sont pas gérés par une ingénierie appropriée. Les fils ouverts standard ou les paires de conducteurs parallèles sont mal adaptés aux transmissions à haute fréquence - car ils agissent comme des antennes involontaires, perdant une précieuse énergie de signal et subissant une forte dégradation due aux interférences environnementales ambiantes. Le câble coaxial résout brillamment ce problème grâce à l’application physique d’un confinement électromagnétique complet.
Lorsqu'un signal RF pénètre dans le conducteur central d'un câble coaxial, il génère un champ électromagnétique qui se propage sur toute la longueur du fil. Étant donné que le blindage métallique externe entoure complètement le conducteur central à une distance uniforme, les champs électriques et magnétiques associés au signal sont entièrement limités à l'espace à l'intérieur de l'isolant diélectrique situé entre le noyau interne et le blindage externe. De plus, tout bruit électromagnétique externe provenant de lignes électriques, d'émetteurs radio ou de machines industrielles frappe le blindage tressé extérieur et est mis à la terre ou réfléchi en toute sécurité, l'empêchant de pénétrer dans le noyau et de corrompre le flux de données.
Un autre concept essentiel dans la transmission RF sur un câble coaxial est l'impédance caractéristique, mesurée en ohms (Ohm). L'impédance représente l'opposition totale qu'une ligne de transmission présente au courant alternatif. Le maintien d'une impédance constante et contrôlée-généralement standardisée à 50 Ohms ou 75 Ohms sur toute la longueur du câble et de son matériel connecté-est essentiel aux performances du système. Si une inadéquation d'impédance se produit, une partie de l'énergie RF circulante sera réfléchie vers la source plutôt que d'atteindre la charge de destination. Cette réflexion crée des ondes stationnaires, dégrade la qualité du signal, réduit l'efficacité énergétique et, dans les environnements radio à haute puissance, peut générer un excès de chaleur qui endommage de manière permanente le matériel sensible de l'émetteur.
3. Classifications, normes d'impédance et variantes de câbles
Les câbles coaxiaux ne sont pas une-taille unique-convient-à tous ; ils sont conçus en classes distinctes en fonction de la fréquence de fonctionnement, de la taille physique, de la capacité de gestion de la puissance et des valeurs d'impédance. Pour un technicien, un concepteur de système ou un ingénieur RF, la sélection de la bonne variante de câble est essentielle pour garantir des performances optimales du système et éviter les réflexions de signal catastrophiques.
Les deux principales normes d'impédance dominant l'industrie mondiale sont 50 Ohm et 75 Ohm :
Câbles coaxiaux de 50 ohms :Ceux-ci sont principalement conçus pour la transmission de données, les communications sans fil, les-systèmes radio bidirectionnels, les équipements GPS et les amplificateurs de signaux commerciaux. Une impédance nominale de 50 Ohms offre l'équilibre idéal entre une faible atténuation du signal et une capacité de gestion de puissance élevée-, ce qui en fait la norme universelle pour les émetteurs et les antennes radiofréquence. Les exemples populaires incluent le RG traditionnel-58 ainsi que les variantes modernes à faibles pertes comme la série LMR (telles que LMR-240 et LMR-400).
Câbles coaxiaux de 75 ohms :Ceux-ci sont optimisés pour la distribution vidéo, la télévision par câble (CATV), les flux de télévision par satellite et la fourniture d'Internet haut débit. Étant donné que les signaux vidéo et de diffusion donnent la priorité à une perte de signal minimale sur de longues distances passives plutôt qu'à une gestion de puissance élevée, la géométrie de 75 Ohms (illustré par les câbles RG-6 et RG-59) empêche la dégradation de l'image et maintient l'intégrité des canaux sur les réseaux de distribution résidentiels et commerciaux.
En plus des différences d'impédance, les câbles coaxiaux varient considérablement selon leur calibre physique. Les câbles plus épais comportent des conducteurs centraux plus grands et des isolants diélectriques plus épais, qui réduisent considérablement l'atténuation du signal (perte de signal sur la distance) pour les longs câbles, bien qu'ils sacrifient la flexibilité physique. À l’inverse, les câbles plus fins sont très flexibles et faciles à acheminer dans des espaces restreints ou à l’intérieur d’un véhicule, mais ils souffrent de taux d’atténuation plus élevés sur des distances étendues.
4. Avantages et limites opérationnelles
Même si la technologie des câbles coaxiaux a mûri au cours de près d'un siècle de développement continu, elle continue d'occuper une position dominante dans de nombreux secteurs de communication en raison d'un mélange unique d'avantages structurels et opérationnels. Cependant, les concepteurs de systèmes doivent également tenir compte de ses limitations physiques inhérentes lors de la planification de déploiements à grande échelle.
Les principaux avantages de l’utilisation d’un câble coaxial sont les suivants :
Blindage électromagnétique supérieur :La conception concentrique fermée offre une protection exceptionnelle contre les interférences électromagnétiques et radioélectriques externes, garantissant une transmission de données propre même dans des environnements industriels bruyants.
Prise en charge de la bande passante et des fréquences élevées :Les configurations coaxiales modernes peuvent transporter efficacement des signaux à haute fréquence-qui s'étendent bien dans la plage des gigahertz, gérant confortablement la vidéo multi-canal et les données à haut débit-.
Durabilité et robustesse mécanique :Protégés par des gaines extérieures en polymère résistantes et des tresses métalliques robustes, les câbles coaxiaux résistent remarquablement bien aux intempéries extérieures, à l'enfouissement direct et aux contraintes physiques.
Coût-Efficacité :Comparé aux guides d'ondes spécialisés ou aux longues infrastructures de fibre optique active, le câblage coaxial constitue une solution abordable et hautement fiable pour la distribution RF et vidéo locale.
Malgré ces atouts, les câbles coaxiaux présentent des limites notables :
Atténuation du signal sur la distance :À mesure que les signaux-haute fréquence traversent le conducteur central et le milieu diélectrique, ils subissent une perte d'énergie progressive. La perte de signal augmente de façon exponentielle avec des fréquences plus élevées et des câbles plus longs, nécessitant souvent des amplificateurs ou des répéteurs de signal.
Encombrement physique et rigidité :Les câbles coaxiaux hautes-performances peuvent être épais, rigides et lourds, ce qui rend difficile un acheminement complexe à travers des conduits de bâtiment étroits ou des enceintes d'équipement exiguës.
Vulnérabilité aux dommages causés par l'humidité :Si la gaine de protection extérieure subit une déchirure ou une perforation, l'humidité peut s'infiltrer dans le blindage tressé par action capillaire, entraînant une corrosion interne, des changements d'impédance et éventuellement une défaillance du câble.
5. Applications modernes et meilleures pratiques de maintenance
Aujourd’hui, les applications de l’architecture des câbles coaxiaux couvrent une grande variété de secteurs technologiques. Dans le domaine des télécommunications, ils restent le principal moyen de fourniture du haut débit sur le dernier-mile, connectant les nœuds de distribution de quartier directement aux modems câble résidentiels. Dans l'industrie de la radiodiffusion, des lignes coaxiales robustes relient les commandes principales des studios de télévision aux tours de transmission haute-puissance. De plus, les agences de sécurité publique, les opérateurs maritimes et les systèmes de communication aéronautiques dépendent entièrement de liaisons coaxiales robustes pour connecter les émetteurs-récepteurs aux antennes des véhicules-montées ou aux stations de base.

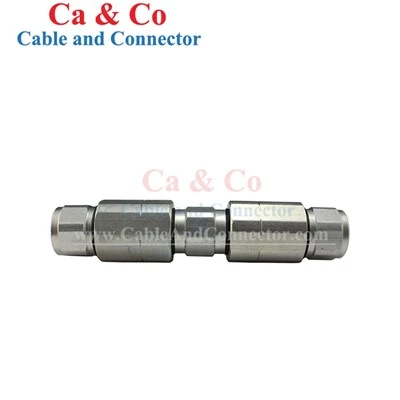

Pour garantir qu'un réseau de câbles coaxiaux fonctionne avec une efficacité maximale, des protocoles d'installation et de maintenance appropriés sont essentiels. Les techniciens doivent respecter strictement le rayon de courbure minimum spécifié par le fabricant lors de l'installation ; pincer ou plier brusquement un câble déforme l'isolant diélectrique interne, modifiant l'impédance caractéristique et provoquant des réflexions indésirables du signal. De plus, la sélection des connecteurs correspondants appropriés-tels que les connecteurs filetés de type F-pour les systèmes de télévision ou les connecteurs à vis-SMA et BNC pour les instruments de test RF et les équipements radio-est obligatoire pour préserver la continuité du blindage. Enfin, l'utilisation d'équipements de test professionnels, tels qu'un compteur de rapport d'ondes stationnaires (SWR) ou un -réflectomètre à domaine temporel (TDR) après l'installation-, garantit que l'ensemble de la ligne de transmission est correctement adapté, mettant fin aux défauts de performances potentiels avant qu'ils ne compromettent le réseau.
Conclusion
Le câble coaxial constitue un triomphe de l'ingénierie électrique, comblant le fossé entre la génération de données électroniques brutes et la propagation sans fil. En maîtrisant l'équilibre délicat entre la géométrie concentrique, la séparation diélectrique et le blindage métallique, cette technologie a passé des décennies à fournir une transmission de signaux radiofréquence fiable et à faible-perte dans un incroyable éventail d'industries.
Comprendre les principes fondamentaux du câble coaxial-depuis son anatomie interne en couches et la physique de l'adaptation d'impédance jusqu'aux différences pratiques entre les variantes de 50 Ohms et de 75 Ohms-permet aux ingénieurs, aux techniciens et aux passionnés de technologie de concevoir des systèmes de communication robustes. À mesure que les fréquences de communication augmentent et que les demandes de données continuent d'évoluer, la sélection, l'installation et la maintenance réfléchies d'une infrastructure coaxiale de haute -qualité garantiront que nos réseaux mondiaux restent clairs, stables et profondément connectés pour les années à venir.
